Cabines de sablage/microbillage à dépression series "V"

La série "V" comprend des machines qui réalisent le jet de l'abrasif par le système appelè "à dépression" ou "par aspiration".

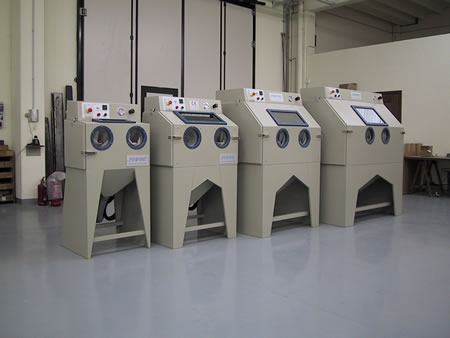

La série se réfère à trois modèles standard, dont la différence consiste dans les dimensions de la zone de travail. Tous les modèles prevoient un cyclone pour la récupération et la régénération continue de l'abrasif.
Les sableuses/microbilleuses Finimac sont réalisées suivant la meilleure technologie et par les meilleurs composants et matériaux dans le but d'obtenir:
• meilleure qualité
• longue durée
• grande versatilité

Les machines peuvent bien travailler avec abrasifs de n'importe quel type, tels que:
• microbilles de verre
• corindones et sables
• granules plastiques
• granules végétaux
• abrasifs métalliques

La peinture est faite par poudres époxydiques -cuites au four- très résistantes à l'usure.

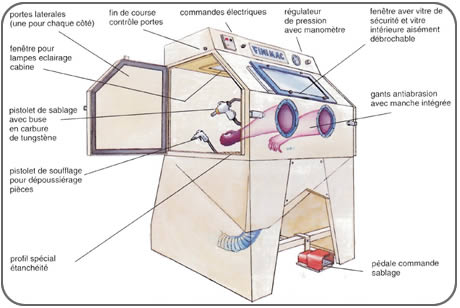

Les machines du type "à dépressions" ou "par aspiration" produisent le jet d'abrasif par moyen d'un pistolet spécial, auquel sont réliées deux conduites séparées.
L'une -commandée par pédale- est alimentée par air comprimé et, par l'aide d'un injecteur de forme convenable, produit un jet d'air traversant Ie pistolet. L'autre est raccordée au réservoir de dépôt de l'abrasif. Le jet d'air qui traverse le pistolet produit une dépression aspirant l'abrasif a travers le tube rélié au réservoir.
Etant arrivé au pistolet, l'abrasif sera délivré par moyen de la buse en carbure de tungstène. Etant Ie pistolet tout mouvable, on peut aisement guider le jet sur la pièce à traiter.

Le résultat est en fonction de plusieurs paramètres, tels que:
• pression de I'air comprimé
• type d'abrasif
• temps de traitement par unité de surface

En résumant,il est possible de réaliser les traitements ci-après indiqués:
• nettoyage des contaminants
• débavuraqe
• grenaillage par endurcissement
• désoxydation
• satinage au but esthétique
• décapage de peinture
• satinage de surfaces pour dépôt de métaux, peintures, caoutchouc etc.

Les machines de cette séries se composent de:
• cabine de traitement
• cyclone pour la récupération et la régénération continue de l'abrasif afin d'éliminer les résidus d'usinage
• sac de filtrage à double paroi pour le dépoussiérage de l'air délivré dans l'environnement. Le sac peut être remplacé par filtres de type different (consulter le catalogue y relatif).





DONNEES TECHNIQUES



Modèle
VO
V1
V2
V3

Dimensions zone de travail
AxBxC mm

700x500x500

900x600x600

1100x850x750

1500x1200x900

Hauteur plan de travail H
mm
850
850
850
850
Encombrements
DxExF mm
750x950x1550
980x1050x1650
1180x1300x1760
1580x1650x1910
Poids
Kg
190
200
285
430
Débit ait comprimé
à 6 bar lt/1' '
650
650
650
650
Puissance aspirateur
HP
0,75
0,75
0,75
0,75
Puissante électrique installée
Kw
0,80
0,80
0,80
0,80
Surface de filtration
mq
2,5
2,5
2,5
2,5

Sur demande, on peut équiper ces machines de plusieurs accessoires, tels que:
• table tournante manuelle
• chariot avec table tournante manuelle
• chemin à rouleaux intérieur et extérieur
• table tournante mecanisée avec bras oscillant porte-pistolet
• panier tournant pour traitement automatique de menuiserie
• filtre de dépoussiérage à manches
• filtre de dépoussiérage avec cartouche autonettoyante

Exemples de machines manuelles à dépression

Microbilleuse manuelle
avec trois postes de travail
Vue intérieure de microbilleuse
avec trois postes de travail
Microbilleuse manuelle avec rouleaux
intérieurs et extérieurs
Sableuse manuelle equipé
avec panier tournant automatique
